第6章 驾驶室分总成 ……………………………………………………………………………… 6-1
.png)
12370923 驾驶室分总成 ……………………………………………………………………………… 6-2
12370924 JMSC01正面吊驾驶室分主体 …………………………………………………………………… 6-4
A229900003376 前窗雨刮器总成 ………………………………………………………………………… 6-12
A229900002144 后窗刮水器总成 ………………………………………………………………………… 6-14
12370923 驾驶室分总成
序号 代码 名称 数量 备注
1 12370924 JMSC01正面吊驾驶室分主体 1

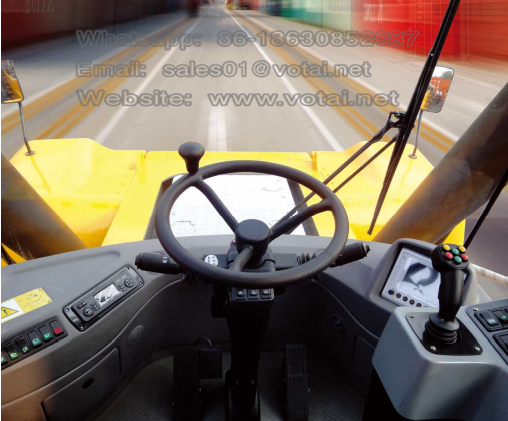

12370924 JMSC01正面吊驾驶室分主体
序号 代码 名称 数量 备注
1 11507974 正面吊驾驶室预装 1
2 10073345 外覆盖件-7 1
3 10073347 覆盖件-6RSC45MⅡ.10-6 1
5 10073348 外覆盖件-5 1
6 10073350 外覆盖件-4 1
7 11265694 遮阳帘 1
17 12087111 前窗玻璃 1
18 12087112 左侧窗玻璃 1
20 A229900004406 内后视镜6792 小 1
21 12087113 顶窗玻璃 1
24 10260234 推窗 1
30 A229900005559 衣帽勾 2
31 12087114 左门下玻璃 1
41 11079915 左侧板 1
44 A210218000015 自攻螺钉 14
53 A229900003376 前窗雨刮器总成 1
54 60061748 车门把手NBS713 带钥匙 2
序号 代码 名称 数量 备注
4 10902844 汽车风窗洗涤器XD210 1
8 10073358 外覆盖件-3 1
9 10073359 外覆盖件-2 1
12 10073360 外覆盖件-1 1
19 12087117 右侧窗玻璃 1
22 A210491000001 螺钉M20GB825 4
23 11470344 顶装饰件 1
25 10260237 推窗 1
26 A241100000498 欧曼内顶灯 2
32 10211578 右门下玻璃 1
33 12087116 后窗玻璃 1
40 11270627 车身铭牌 1
42 11079916 右侧板 1
序号 代码 名称 数量 备注
10 11175597 仪表台 1
11 11079913 仪表台围板 1
13 11040455 操纵手柄座 1
14 11081454 面板 1
15 60069682 顶窗雨刮器总成 1
16 A229900002144 后窗刮水器总成 1
29 10134884 左门胶条 1
34 A210211000010 螺钉M8×16GB819.1 8
36 10227673 背板装饰件 1
37 11214259 右门装饰板 1
39 59001251 1公斤灭火器铁支架 2
43 11775790 驾驶室后顶部线束 1
45 11157309 盖板 1
49 A490000000007 吸音海绵 2
序号 代码 名称 数量 备注
27 60028231 车门锁KDW-009 1
28 10134881 右门胶条 1
35 60014123 地板革 3
38 11214158 左门装饰板 1
46 A290000000354 气弹簧 2
47 60014125 隔热绵 3
48 11262101 门定位带 2
50 A210501000002 销2.5×16GB91 4
51 A31907100070B 销轴 4
52 60014126 隔音复合材料 4
55 A820606010865 过线圈55 8
A229900003376 前窗雨刮器总成
序号 代码 名称 数量 备注
1 60154823 雨刮刷片刮杆800×850-DC385
2 60154808 雨刮电机120W-24V
A229900002144 后窗刮水器总成
序号 代码 名称 数量 备注
1 60154817 雨刮刷片刮杆400×500-ZD2231
2 60154810 雨刮电机ZD2231-24V
