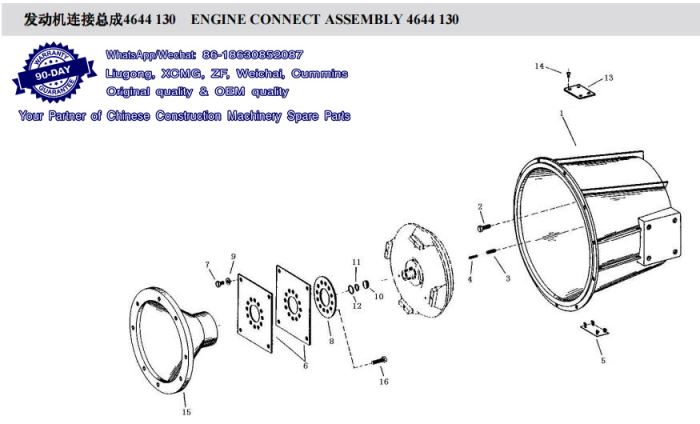

发动机连接总成4644 130 ENGINE CONNECT ASSEMBLY 4644 130
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
1 4110000042107 连接壳体 CONN. HOUSING Y 1
2 7200001454 六角螺钉(M10*50) SCREW (M10*50) Y 14
3 4110000042124 张紧销钉 SPANNSTIFT Y 2
4 7200001456 张紧销钉 PIN Y 2
5 7200001457 盖 COVER Y 1
6 7200001458 膜片 DIAPHRAGN Y 2
7 4110000042109 六角头螺钉 HEXAGON SCREW Y 4
8 7200001460 垫圈 WASHER Y 1
9 7200001461 垫圈(13) WASHER (13) Y 4
10 7200001462 垫圈 WASHER Y 1
11 7200001463 O形圈(25x3) O-RING (25x3) Y 1
12 7200001464 卡环(30x1.2) CLASP (30x1.2) Y 1
13 7200001465 盖 COVER Y 1
14 7200001466 六角螺钉(M10x12) SCREW (M10x12) Y 4
15 4110000042125 中间环 INTERM. RING Y 1
16 7200001468 螺钉(M12x30) SCREW (M12x30) Y 12

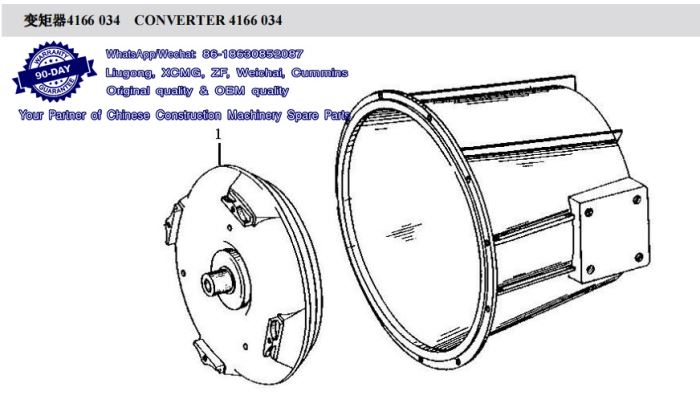

变矩器4166 034 CONVERTER 4166 034
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
1 4110000042002 变矩器 TORQUE CONVERTER Y 1

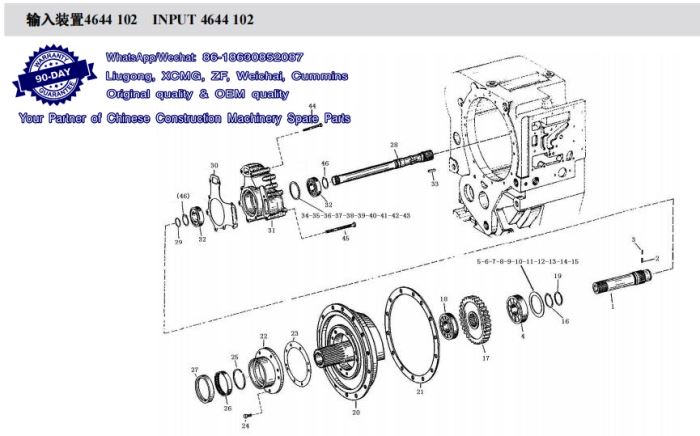

输入装置4644 102 INPUT 4644 102
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
1 7200001470 主动轴 DRIVEN SHAFT Y 1
2 7200001471 张紧销钉(2.5x5) SPANNSTIFT (2.5x5) Y 1
3 7200001472 张紧销钉(1.5x5) SPANNSTIFT (1.5x5) Y 1
4 7200001473 球轴承 BALL BEARING Y 1
5 7200001474 补偿垫圈 S=0.3 WASHER S=0.3 Y 1
6 4110000042066 调整垫圈s=0.5 SHIM S=0.5 Y 1
7 4110000042067 调整垫圈s=0.6 SHIM S=0.6 Y 1
8 4110000042068 调整垫圈s=0.7 SHIM S=0.7 Y 1
9 4110000042069 调整垫圈s=0.8 SHIM S=0.8 Y 1
10 4110000042070 调整垫圈s=0.9 SHIM S=0.9 Y 1
11 4110000042072 调整垫圈s=1.0 SHIM S=1.0 Y 1
12 4110000042075 调整垫圈s=1.1 SHIM S=1.1 Y 1
13 4110000042078 调整垫圈s=1.2 SHIM S=1.2 Y 1
14 4110000042081 调整垫圈s=1.3 SHIM S=1.3 Y 1
15 4110000042084 调整垫圈s=1.4 SHIM S=1.4 Y 1
16 7200001475 卡环 CLASP Y 1
17 7200001476 主动齿轮(Z=52) DRIVEN GEAR (Z=52) Y 1
18 7200001477 滚子轴承 ROLLER BEARING Y 1
19 7200001478 柱塞环 PLUNGER RING Y 1
20 7200001479 进油法兰 FEEDING FLANGE Y 1
21 7200001480 密封垫 SEAL PLATE Y 1
22 7200001481 轴承盖 BEARING PLATE Y 1
23 7200001482 密封垫 SEAL PLATE Y 1
24 7200001483 六角螺钉(M8x28) SCREW (M8x28) Y 8
25 7200001484 柱塞环 PLUNGER RING Y 1
26 7200001485 滚针轴承 NEEDLE BEARING Y 1
27 7200001486 油封 SEAL Y 1
28 7200001487 输出轴 OUTPUT SHAFT Y 1
29 7200001488 活塞环(30x2) PISTON RING (30x2) Y 1
30 7200001489 密封垫 SEAL PLATE Y 1
31 4110000042013 齿轮泵 GEAR PUMP Y 1
32 7200001491 球轴承 BALL BEARING Y 1
33 7200001492 滑键(A6x4x28) DIVING KEY (A6x4x28) Y 1
34 7200001494 垫圈 S=1.0 WASHER S=1.0 Y 1
35 4110000042035 垫圈s=0.9 WASHER S=0.9 Y 1
36 4110000042034 垫圈s=0.8 WASHER S=0.8 Y 1
37 4110000042033 垫圈s=0.7 WASHER S=0.7 Y 1
38 4110000042032 垫圈s=0.6 WASHER S=0.6 Y 1
39 4110000042031 垫圈s=0.5 WASHER S=0.5 Y 1
40 4110000042030 垫圈s=0.4 WASHER S=0.4 Y 1
41 4110000042029 垫圈s=0.3 WASHER S=0.3 Y 1
42 4110000042028 垫圈s=0.2 WASHER S=0.2 Y 1
43 4110000042027 垫圈s=0.1 WASHER S=0.1 Y 1
44 7200001495 六角螺钉(M8x85) SCREW (M8x85) Y 4
45 7200001496 六角螺钉(M8x115) SCREW (M8x115) Y 4
46 7200001497 卡环 30x1.5 CLASP 30x1.5 Y 2

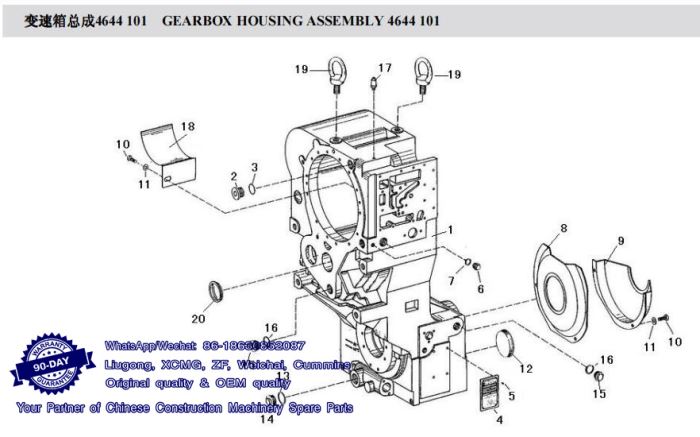

变速箱总成4644 101 GEARBOX HOUSING ASSEMBLY 4644 101
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
1 4110000042116 箱体 GEARBOX HOUSING Y 1
2 7200001432 螺塞(M30*1.5) PLUG (M30*1.5) Y 1
3 7200001433 O形圈(27*2) O-RING (27*2) Y 1
4 4110000042111 铭牌 TYPE PLATE N 1
5 7200001435 铆钉 RIVET Y 4
6 7200001436 螺塞(AM14*1.5) PLUG (AM14*1.5) Y 1
7 4110000042007 O形圈 O-RING Y 1
8 7200001438 盖板 COVER PLATE Y 1
9 7200001439 盖板 COVER PLATE Y 1
10 7200001686 六角螺钉(M8*16) SCREW (M8*16) Y 3
11 4110000042026 垫圈 WASHER Y 3
12 7200001442 密封帽 SEALED CAP Y 2
13 7200001443 O形圈 O-RING Y 1
14 7200001444 螺塞(CM38*1.5) PLUG (CM38*1.5) Y 1
15 7200001445 螺塞(AM26*1.5) PLUG (AM26*1.5) Y 1
16 7200001446 O形圈 O-RING Y 1
17 7200001448 透气件 PERMEABILITY PARTS Y 1
18 7200001449 隔板 CLAPBOARD Y 1
19 7200001450 起吊螺栓 BOLT Y 2
20 7200001451 密封帽 SEALED CAP Y 1
中间轴4644 108 LAYSHAFT 4644 108
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
1 7200001515 轴 SHAFT Y 1
2 7200001516 O形圈 O-RING Y 1
3 7200001517 止推垫圈 THRUST WASHER Y 1
4 7200001518 中间齿轮Z=36(HVZ) IDLEER GEAR SHAFT Z=36(HVZ) Y 1
5 4110000042120 圆柱头螺钉 CAP SCREW Y 1
6 7200001520 滚柱轴承组件 ROLL.BEARING ASSEMBLY Y 1
7 7200001521 密封垫圈（25） PACKING WASHER （25） Y 1

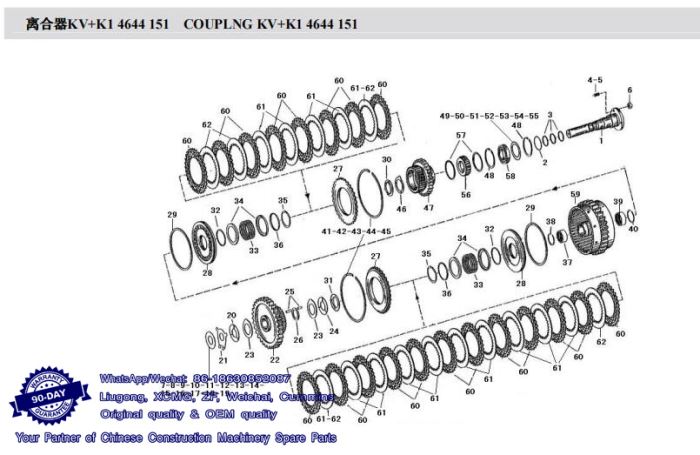

离合器KV+K1 4644 151 COUPLNG KV+K1 4644 151
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
1 7200001532 轴 SHAFT Y 1
2 7200001533 O形圈(49*3) O-RING (49*3) Y 1
3 7200001534 活塞环 PISTON RING N 3
4 7200001535 螺柱(M8*30) DOUBLE-SCREW BOLT (M8*30) Y 1
5 7200001674 螺柱 DOUBLE-SCREW BOLT Y 1
6 7200001675 六角螺母(M8) NUT (M8) Y 2
7 7200001621 补偿垫圈（任选） S=0.4 WASHER S=0.4 Y 1
8 4110000042052 调整垫圈s=0.6 SHIM S=0.6 Y 1
9 4110000042053 调整垫圈s=0.8 SHIM S=0.8 Y 1
10 4110000042054 调整垫圈s=1.0 SHIM S=1.0 Y 1
11 4110000042055 调整垫圈s=1.2 SHIM S=1.2 Y 1
12 4110000042056 调整垫圈s=1.4 SHIM S=1.4 Y 1
13 4110000042057 调整垫圈s=1.6 SHIM S=1.6 Y 1
14 4110000042058 调整垫圈s=1.8 SHIM S=1.8 Y 1
15 4110000042059 调整垫圈s=2.0 SHIM S=2.0 Y 1
16 4110000042060 调整垫圈s=2.2 SHIM S=2.2 Y 1
17 4110000042061 调整垫圈s=2.4 SHIM S=2.4 Y 1
18 4110000042062 调整垫圈s=2.6 SHIM S=2.6 Y 1
19 4110000042063 调整垫圈s=2.8 SHIM S=2.8 Y 1
20 7200001539 止推垫圈 THRUST WASHER Y 1
21 7200001540 止推垫圈 THRUST WASHER Y 1
22 7200001583 齿轮(Z=63) GEAR (Z=63) Y 1
23 7200001542 止推垫圈 THRUST WASHER Y 2
24 7200001543 止推垫圈 THRUST WASHER Y 1
25 7200001544 滚柱轴承组件 ROLL.BEARING ASSEMBLY Y 1
26 7200001545 垫圈 WASHER Y 1
27 7200001546 端垫 WASHER Y 2
28 7200001547 活塞 PISTON N 2
29 7200001590 密封环 PACKING RING Y 2
30 7200001549 止推垫圈 THRUST WASHER Y 1
31 7200001550 止推垫圈 THRUST WASHER Y 1
32 7200001551 密封环 PACKING RING Y 2
33 7200001552 压力弹簧 PRESSURE SPRING Y 2
34 7200001553 导向环 GUIDE RING N 4
35 7200001554 V形杯AV55 V-CUP AV55 N 2
36 7200001555 导向环 GUIDE RING N 2
37 7200001556 滚针轴承 NEEDLE BEARING Y 1
38 7200001557 挡圈 RETAINING RING Y 1
39 7200001558 滚针轴承 NEEDLE BEARING Y 1
40 7200001559 挡圈 RETAINING RING Y 1
41 7200001560 挡圈 A=2.50 RETAINING RING A=2.50 Y 2
42 4110000042020 挡圈A= 2.30 SNAP RING A= 2.30 Y 2
43 4110000042023 挡圈A= 2.40 SNAP RING A= 2.40 Y 2
44 4110000042018 挡圈A= 2.20 SNAP RING A= 2.20 Y 2
45 4110000042015 挡圈A= 2.10 SNAP RING A= 2.10 Y 2
46 7200001561 止推垫圈 THRUST WASHER Y 1
47 7200001562 齿轮 GEAR Y 1
48 7200001563 卡环(75*2.5) CLASP (75*2.5) Y 1
49 7200001564 调整垫圈(60*75*0.3) AJUSTING SHIM (60*75*0.3) Y 1
50 4110000042037 调整垫圈 SHIM RING Y 1
51 4110000042036 调整垫圈 SHIM RING Y 1
52 4110000042040 调整垫圈 SHIM RING Y 1
53 4110000042038 调整垫圈 SHIM RING Y 1
54 4110000042039 调整垫圈 SHIM RING Y 1
55 4110000042041 调整垫圈 SHIM RING Y 1
56 7200001565 滚针筒组件 ROLING NEEDLE ASSEMBLY Y 1
57 7200001566 角环 CERATOCRICOID MUSCLE Y 2
58 7200001568 球轴承 BALL BEARING Y 1
59 4110000042112 摩擦片支架 DISC CARRIER Y 1
60 7200001570 外摩擦片 OUTER CLUTCH DISC Y 12
61 7200001571 内摩擦片 INTERNAL FRICTION BLOCK Y 9
62 7200001572 内摩擦片 INTERNAL FRICTION BLOCK Y 1
