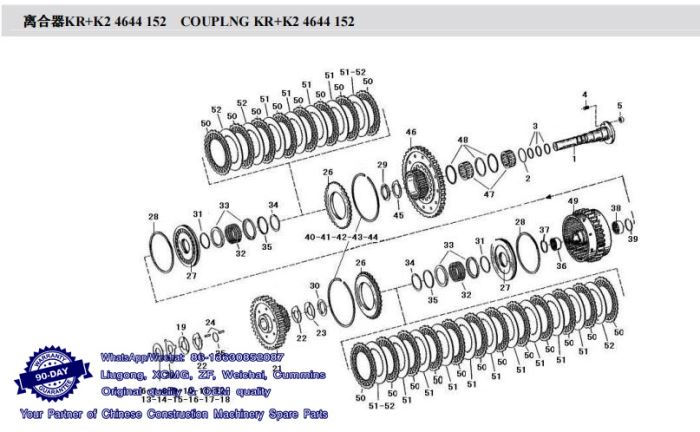

离合器KR+K2 4644 152 COUPLNG KR+K2 4644 152
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
1 7200001575 轴 SHAFT Y 1
2 7200001533 O形圈(49*3) O-RING (49*3) Y 1
3 7200001534 活塞环 PISTON RING N 3
4 7200001674 螺柱 DOUBLE-SCREW BOLT Y 2
5 7200001675 六角螺母(M8) NUT (M8) Y 2
6 7200001621 补偿垫圈(任选) S=0.4 WASHER S=0.4 Y 1
7 4110000042052 调整垫圈s=0.6 SHIM S=0.6 Y 1
8 4110000042053 调整垫圈s=0.8 SHIM S=0.8 Y 1
9 4110000042054 调整垫圈s=1.0 SHIM S=1.0 Y 1
10 4110000042055 调整垫圈s=1.2 SHIM S=1.2 Y 1
11 4110000042056 调整垫圈s=1.4 SHIM S=1.4 Y 1
12 4110000042057 调整垫圈s=1.6 SHIM S=1.6 Y 1
13 4110000042058 调整垫圈s=1.8 SHIM S=1.8 Y 1
14 4110000042059 调整垫圈s=2.0 SHIM S=2.0 Y 1
15 4110000042060 调整垫圈s=2.2 SHIM S=2.2 Y 1
16 4110000042061 调整垫圈s=2.4 SHIM S=2.4 Y 1
17 4110000042062 调整垫圈s=2.6 SHIM S=2.6 Y 1
18 4110000042063 调整垫圈s=2.8 164 SHIM S=2.8 Y 1
19 7200001539 止推垫圈 THRUST WASHER Y 1
20 7200001540 止推垫圈 THRUST WASHER Y 1
21 7200001583 齿轮(Z=63) GEAR (Z=63) Y 1
22 7200001542 止推垫圈 THRUST WASHER Y 2
23 7200001543 止推垫圈 THRUST WASHER Y 1
24 7200001544 滚柱轴承组件 ROLL.BEARING ASSEMBLY Y 1
25 7200001545 垫圈 WASHER Y 1
26 7200001546 端垫 WASHER Y 2
27 7200001547 活塞 PISTON N 2
28 7200001590 密封环 PACKING RING Y 2
29 7200001549 止推垫圈 THRUST WASHER Y 1
30 7200001550 止推垫圈 THRUST WASHER Y 1
31 7200001551 密封环 PACKING RING Y 2
32 7200001552 压力弹簧 PRESSURE SPRING Y 2
33 7200001553 导向环 GUIDE RING N 4
34 7200001554 V形杯AV55 V-CUP AV55 N 2
35 7200001555 导向环 GUIDE RING N 2
36 7200001556 滚针轴承 NEEDLE BEARING Y 1
37 7200001557 挡圈 RETAINING RING Y 1
38 7200001558 滚针轴承 NEEDLE BEARING Y 1
39 7200001559 挡圈 RETAINING RING Y 1
40 7200001560 挡圈 A=2.50 RETAINING RING A=2.50 Y 2
41 4110000042020 挡圈A= 2.30 SNAP RING A= 2.30 Y 2
42 4110000042023 挡圈A= 2.40 SNAP RING A= 2.40 Y 2
43 4110000042018 挡圈A= 2.20 SNAP RING A= 2.20 Y 2
44 4110000042015 挡圈A= 2.10 SNAP RING A= 2.10 Y 2
45 7200001561 止推垫圈 THRUST WASHER Y 1
46 4110000042011 齿轮 SPUR GEAR Y 1
47 7200001606 球轴承 BALL BEARING Y 1
48 7200001566 角环 CERATOCRICOID MUSCLE Y 3
49 4110000042113 摩擦片支架 DISC CARRIER Y 1
50 7200001570 外摩擦片 OUTER CLUTCH DISC Y 12
51 7200001571 内摩擦片 INTERNAL FRICTION BLOCK Y 9
52 7200001572 内摩擦片 INTERNAL FRICTION BLOCK Y 1

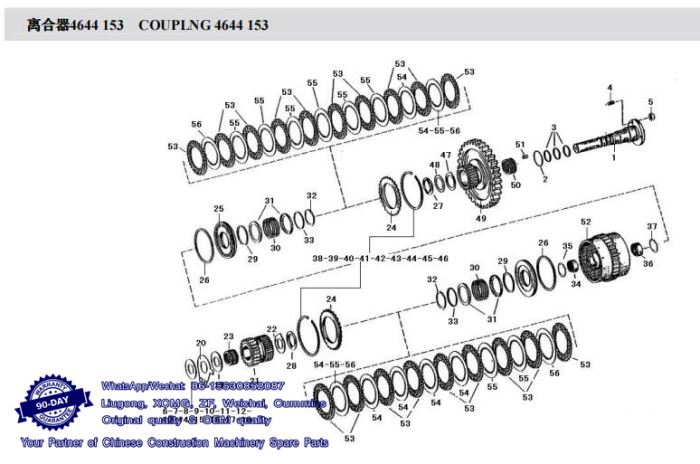

离合器4644 153 COUPLNG 4644 153
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
1 7200001615 轴 SHAFT Y 1
2 7200001533 O形圈(49*3) O-RING (49*3) Y 1
3 7200001534 活塞环 PISTON RING N 3
4 7200001674 螺柱 DOUBLE-SCREW BOLT Y 2
5 7200001675 六角螺母(M8) NUT (M8) Y 2
6 7200001621 补偿垫圈(任选) S=0.4 WASHER S=0.4 Y 1
7 4110000042052 调整垫圈s=0.6 SHIM S=0.6 Y 1
8 4110000042053 调整垫圈s=0.8 SHIM S=0.8 Y 1
9 4110000042054 调整垫圈s=1.0 SHIM S=1.0 Y 1
10 4110000042055 调整垫圈s=1.2 SHIM S=1.2 Y 1
11 4110000042056 调整垫圈s=1.4 SHIM S=1.4 Y 1
12 4110000042057 调整垫圈s=1.6 SHIM S=1.6 Y 1
13 4110000042058 调整垫圈s=1.8 SHIM S=1.8 Y 1
14 4110000042059 调整垫圈s=2.0 SHIM S=2.0 Y 1
15 4110000042060 调整垫圈s=2.2 SHIM S=2.2 Y 1
16 4110000042061 调整垫圈s=2.4 SHIM S=2.4 Y 1
17 4110000042062 调整垫圈s=2.6 SHIM S=2.6 Y 1
18 4110000042063 调整垫圈s=2.8 SHIM S=2.8 Y 1
19 7200001539 止推垫圈 THRUST WASHER Y 1
20 7200001623 止推垫圈 THRUST WASHER Y 1
21 7200001624 齿轮 Z=29(HVZ) GEAR Z=29(HVZ) Y 1
22 7200001626 止推垫圈 THRUST WASHER Y 1
23 7200001625 滚针轴承 NEEDLE BEARING Y 1
24 7200001627 端垫 WASHER Y 2
25 7200001628 活塞 PISTON N 2
26 7200001629 贴面密封圈 SEALING RING Y 2
27 7200001549 止推垫圈 THRUST WASHER Y 1
28 7200001550 止推垫圈 THRUST WASHER Y 1
29 7200001551 密封环 PACKING RING Y 2
30 7200001552 压力弹簧 PRESSURE SPRING Y 2
31 7200001553 导向环 GUIDE RING N 4
32 7200001554 V形杯AV55 V-CUP AV55 N 2
33 7200001555 导向环 GUIDE RING N 2
34 7200001637 滚针轴承 NEEDLE BEARING Y 1
35 7200001557 挡圈 RETAINING RING Y 1
36 7200001639 滚针轴承 NEEDLE BEARING Y 1
37 7200001559 挡圈 RETAINING RING Y 1
38 7200001641 挡圈 A=2.25 RETAINING RING A=2.25 Y 2
39 4110000042019 挡圈A= 2.30 SNAP RING A= 2.30 Y 2
40 4110000042021 挡圈A= 2.35 SNAP RING A= 2.35 Y 2
41 4110000042022 挡圈A= 2.40 SNAP RING A= 2.40 Y 2
42 4110000042024 挡圈A= 2.45 SNAP RING A= 2.45 Y 2
43 4110000042025 挡圈A= 2.50 SNAP RING A= 2.50 Y 2
44 4110000042017 挡圈A= 2.20 SNAP RING A= 2.20 Y 2
45 4110000042016 挡圈A= 2.15 SNAP RING A= 2.15 Y 2
46 4110000042014 挡圈A= 2.10 SNAP RING A= 2.10 Y 2
47 7200001561 止推垫圈 THRUST WASHER Y 1
48 7200001643 垫圈 WASHER Y 1
49 4110000042012 齿轮 SPUR GEAR Y 1
50 7200001646 滚针轴承贴面密封圈组件 SEALING RING ASSEMBLY Y 1
51 7200001647 滚柱 ROLLER Y 12
52 7200001648 摩擦片支承 DISC SUPPORT Y 1
53 7200001649 外摩擦片 OUTER CLUTCH DISC Y 10
54 7200001650 内摩擦片 INTERNAL FRICTION BLOCK Y 1
55 7200001651 内摩擦片 INTERNAL FRICTION BLOCK Y 6
56 7200001652 内摩擦片 INTERNAL FRICTION BLOCK Y 1

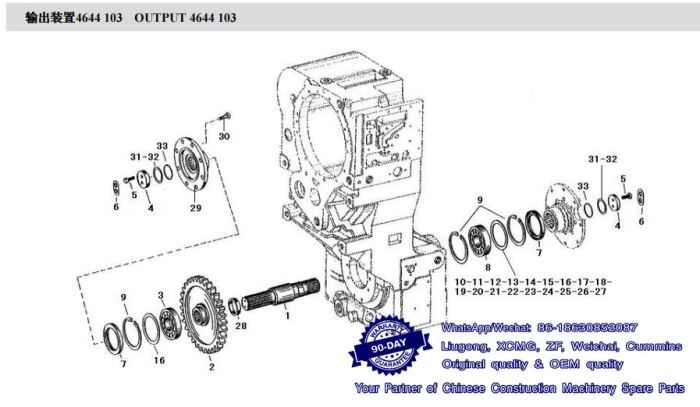

输出装置4644 103 OUTPUT 4644 103
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
1 7200001499 输出轴 OUTPUT SHAFT Y 1
2 7200002248 输出齿轮 OUTPUT GEAR Y 1
3 7200001501 滚柱轴承 ROLL.BEARING Y 1
4 7200001503 垫圈 WASHER Y 2
5 7200001504 六角螺钉(M10*30) SCREW (M10*30) Y 4
6 7200001505 止动垫圈 THRUST WASHER Y 2
7 7200001506 轴密封 SEAL Y 2
8 7200001507 球轴承 BALL BEARING Y 1
9 7200001508 卡环(120*4) CLASP (120*4) Y 3
10 7200001509 补偿垫圈 WASHER Y 1
11 4110000042086 调整垫圈s=1.5 SHIM S=1.5 Y 1
12 4110000042088 调整垫圈s=1.6 SHIM S=1.6 Y 1
13 4110000042089 调整垫圈s=1.7 SHIM S=1.7 Y 1
14 4110000042064 调整垫圈s=0.2 SHIM S=0.2 Y 1
15 4110000042065 调整垫圈s=0.3 SHIM S=0.3 Y 1
16 7200001502 补偿垫圈 WASHER Y 1
17 4110000042074 调整垫圈s=1.1 SHIM S=1.1 Y 1
18 4110000042080 调整垫圈s=1.3 SHIM S=1.3 Y 1
19 4110000042077 调整垫圈s=1.2 SHIM S=1.2 Y 1
20 4110000042083 调整垫圈s=1.4 SHIM S=1.4 Y 1
21 4110000042071 调整垫圈s=1.0 SHIM S=1.0 Y 1
22 4110000042076 调整垫圈s=1.15 SHIM S=1.15 Y 1
23 4110000042085 调整垫圈s=1.45 SHIM S=1.45 Y 1
24 4110000042087 调整垫圈s=1.55 SHIM S=1.55 Y 1
25 4110000042073 调整垫圈s=1.05 SHIM S=1.05 Y 1
26 4110000042079 调整垫圈s=1.25 SHIM S=1.25 Y 1
27 4110000042082 调整垫圈s=1.35 SHIM S=1.35 Y 1
28 7200001510 管 HOSE Y 1
29 7200001511 输出法兰 OUTPUT FLANGE Y 1
30 7200001512 六角螺钉 SCREW Y 8
31 7200001513 定距垫圈 A=0.6 WASHER A=0.6 Y 1
32 4110000042097 间隔垫圈A=1.1 SPACING WASHER A=1.1 Y 1
33 7200001514 O形圈 O-RING Y 2

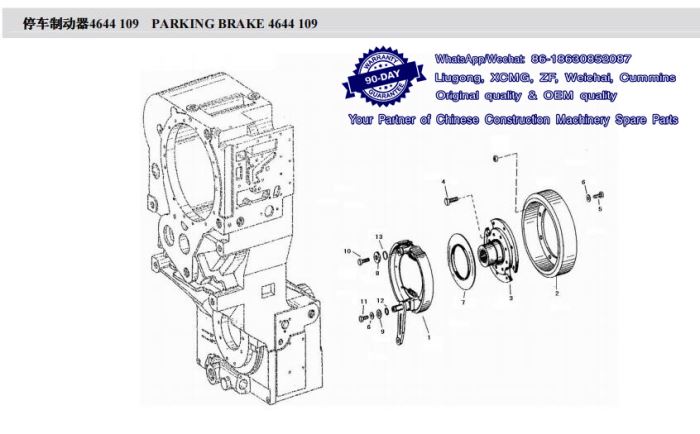

停车制动器4644 109 PARKING BRAKE 4644 109
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
1 7200002198 制动器 BRAKE STAFF Y 1
2 7200002199 制动器 BRAKE STAFF Y 1
3 7200002308 法兰 FLANGE Y 1
4 7200002200 六角螺钉(M14*1.5*45) SCREW (M14*1.5*45) Y 8
5 7200002201 六角螺钉(M10*25) SCREW (M10*25) Y 8
6 7200002202 垫圈(10.5) WASHER (10.5) Y 8
7 7200002203 固定盘 FIXED DIKK Y 1
8 7200002204 垫圈 WASHER Y 1
9 7200002205 垫圈 WASHER Y 1
10 7200002206 六角螺钉(M10*40) SCREW (M10*40) Y 1
11 7200002207 六角螺钉(M10*22) SCREW (M10*22) Y 1
12 7200002208 O型圈(17.3*2.4) O-RING (17.3*2.4) Y 1
13 7200002209 O型圈(25.3*24) O-RING (25.3*24) Y 1

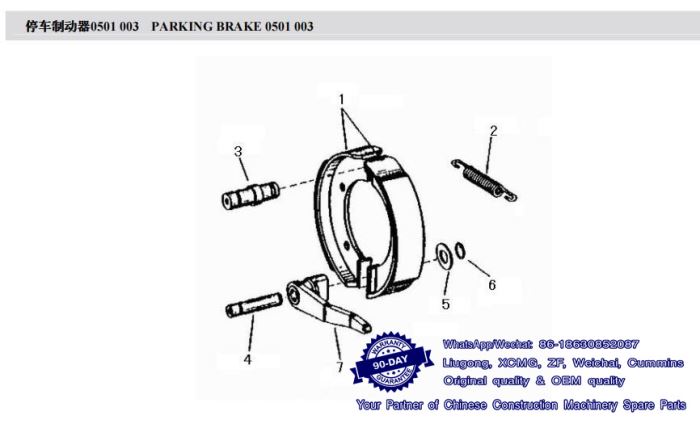

停车制动器0501 003 PARKING BRAKE 0501 003
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
1 7200002210 制动蹄部分 SHOE CONTACT Y 2
2 7200002211 拉伸弹簧 EXTENSION SPRING Y 2
3 7200002212 螺栓 BOLT Y 1
4 7200002213 螺栓 BOLT Y 1
5 7200002214 垫圈 WASHER Y 1
6 7200002215 卡环(22*1.2) CLASP (22*1.2) Y 1
7 7200002217 制动凸轮 BRAKE CAM Y 1

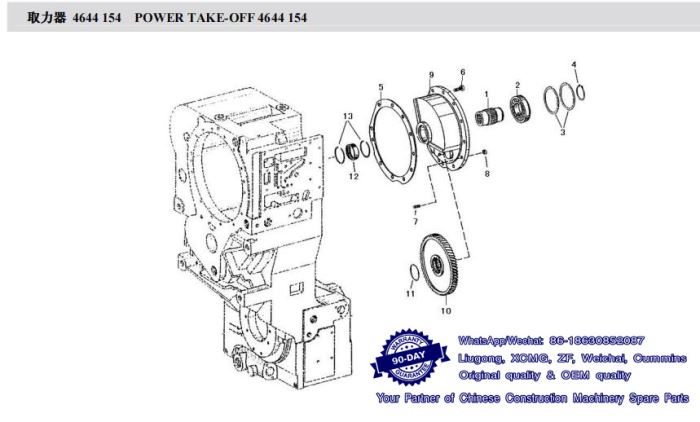

取力器 4644 154 POWER TAKE-OFF 4644 154
.jpg)
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
1 7200001668 取力器轴Z=38 SHAFT Z=38 Y 1
2 7200001669 球轴承 BALL BEARING Y 1
3 7200001670 挡圈(SP85) RETAINING RING (SP85) Y 2
4 7200001671 卡环(45*1.75) CLASP (45*1.75) Y 1
5 7200001672 密封圈 SEALING RING Y 1
6 4110000042108 六角头螺钉 HEXAGON SCREW Y 10
7 7200001674 螺柱 DOUBLE-SCREW BOLT Y 1
8 7200001675 六角螺母(M8) NUT (M8) Y 1
9 7200001676 取力器壳 HOUSING Y 1
10 7200001677 主动齿轮 DRIVEN GEAR Y 1
11 7200001678 挡圈(SW47) RETAINING RING (SW47) Y 1
12 7200001679 滚针轴承 NEEDLE BEARING Y 1
13 7200001680 挡圈(SB52) RETAINING RING (SB52) Y 2

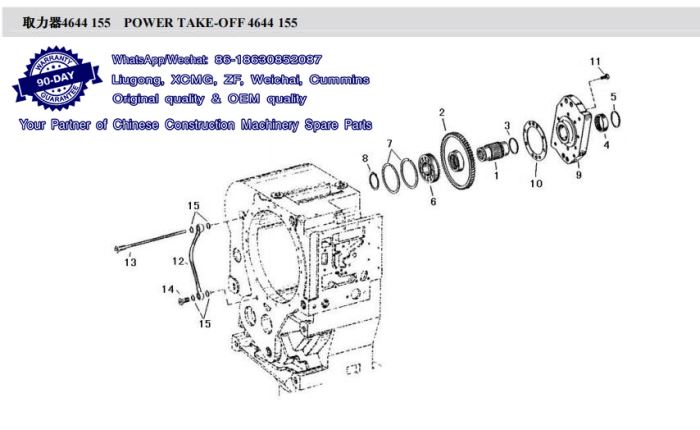

取力器4644 155 POWER TAKE-OFF 4644 155
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
1 7200001668 取力器轴Z=38 SHAFT Z=38 Y 1
2 7200001682 主动齿轮(Z=74) DRIVEN GEAR (Z=74) Y 1
3 7200001678 挡圈(SW47) RETAINING RING (SW47) Y 1
4 7200001679 滚针轴承 NEEDLE BEARING Y 1
5 7200001680 挡圈(SB52) RETAINING RING (SB52) Y 1
6 7200001669 球轴承 BALL BEARING Y 1
7 7200001670 挡圈(SP85) RETAINING RING (SP85) Y 2
8 7200001671 卡环(45*1.75) CLASP (45*1.75) Y 1
9 7200001684 盖 COVER Y 1
10 7200001685 密封圈 SEALING RING Y 1
11 7200001686 六角螺钉(M8*16) SCREW (M8*16) Y 8
12 7200001687 软管 TUBE Y 1
13 7200001688 喷管 NOZZLE Y 1
14 7200001689 空心螺钉(10) SCREW (10) Y 1
15 7200001690 密封圈(A14*20 SEALING RING (A14*20) Y 4

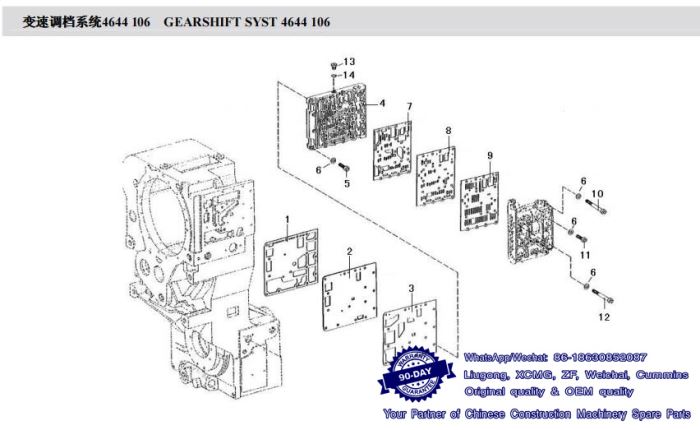

变速调档系统4644 106 GEARSHIFT SYST 4644 106
序号 零件代号 名称 是否配件 数量 备注
Key Part No. Description Spare parts Y/N Qty Remarks
1 7200001692 密封 SEAL Y 1
2 7200001693 盖板 COVER PLATE Y 1
3 7200001694 密封 SEAL Y 1
4 7200001695 油道板 OIL CHANNEL PLATE N 1
5 4110000042119 圆柱头螺钉 CAP SCREW Y 11
6 7200001697 垫圈(8.4) WASHER (8.4) Y 11
7 7200001698 密封 SEAL Y 1
8 7200001699 盖板 COVER PLATE Y 1
9 4110000042110 密封垫 GASKET Y 1
10 4110000042123 圆柱头螺钉 CAP SCREW Y 5
11 4110000042121 圆柱头螺钉 CAP SCREW Y 11
12 4110000042122 圆柱头螺钉 CAP SCREW Y 1
13 7200001750 螺塞(M10*1) PLUG (M10*1) Y 1
14 7200001705 O形圈(8*1.5) O-RING (8*1.5) Y 1
